產(chǎn)品描述
氣霧化粉末基于硝酸催化脫脂系統(tǒng)并可直接用于注射成型的原料顆粒，用于生產(chǎn)304L奧氏體不銹鋼燒結(jié)件
產(chǎn)品規(guī)格
|
項(xiàng)目 |
單位 |
規(guī)格 |
測(cè)試方法 |
|
MFI |
g/10min |
>600 |
ISO1133 |
|
燒結(jié)密度 |
g/cm3 |
>7.8 |
ISO3369 |
燒結(jié)后的典型成分
|
C % |
Cr % |
Ni % |
Mn % |
Si |
Fe |
|
0.03 |
18~20 |
8~11 |
<2 |
<1 |
Balance |
標(biāo)準(zhǔn)制程
適用于熱塑性樹(shù)脂的標(biāo)準(zhǔn)注射成型機(jī)，基于硝酸催化脫脂系統(tǒng)
燒結(jié)件典型特性
抗拉強(qiáng)度 ≥ 500MPa
典型燒結(jié)硬度 HV100~150
延伸率 ≥ 40 %
Oversizing factor * 1.162~1.168(Sintering Density 7.9@1380℃)
* Oversizing factor的確定基于客戶制程條件（尤其是燒結(jié)溫度），僅供參考！

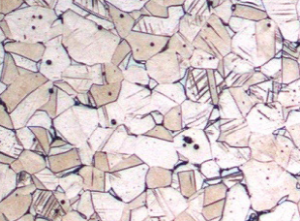

典型微觀組織
304L，1380 °C燒結(jié)，Ar氣氛
注射成型
|
各段溫度 |
1區(qū) 2區(qū) 3區(qū) 射嘴 180°C 185°C 190°C 195°C |
|
模具溫度 |
90~125°C |
|
螺桿轉(zhuǎn)速 |
50 r/min |
|
注射速度 |
10 cm3/s |
|
成型壓力 |
900 bar |
|
保壓壓力 |
900 bar |
|
保壓時(shí)間 |
0.1~3s |
* 以上為參考成型條件，由于成型機(jī)臺(tái)和模具的差異，成型條件應(yīng)作相應(yīng)調(diào)整，但務(wù)必確定各區(qū)實(shí)際溫度不得高于200℃，否則會(huì)極大降低原料的使用壽命，并對(duì)原料特性造成不可逆的損害*
催化脫脂
建議使用濃度為98%發(fā)煙HNO3，催化脫脂溫度110~145°C，當(dāng)生坯最低脫脂率達(dá)到7.1%時(shí)，可以終止脫脂制程。
燒結(jié)
典型燒結(jié)周期如下：由室溫以5K/min升到600°C，持溫1小時(shí)，再以5K/min升到1380°C，持溫3小時(shí)，然后隨爐冷。
深圳市坪山新區(qū)蘭金四路14號(hào)1號(hào)樓2層（總部）
| 服務(wù)熱線 15697558967
| 聯(lián)系郵箱 15899643373@163.com |
 |
| 眾德祥版權(quán)所有 ∣ 粵ICP備18013594號(hào) |
