產品描述
基于硝酸催化脫脂系統并可直接用于注射成型的原料顆粒, 用于生產316L奧氏體不銹鋼燒結件， 產品具有極佳的拋光性。
產品標準
DIN 1.4404， X 2 CrNiMo 17 13 2 ，AISI 316L，UNS S31603
產品規(guī)格
|
項目 |
單位 |
規(guī)格 |
測試方法 |
|
MFI |
g/10min |
>600 |
ISO1133 |
|
燒結密度 |
g/cm3 |
>7.8 |
ISO3369 |
燒結后的典型成分
|
C % |
Cr % |
Ni % |
Mn % |
Mo % |
Si |
Fe |
|
>0.03 |
16~18 |
10~14 |
<2 |
2~3 |
<1 |
Balance |
標準制程
適用于熱塑性樹脂的標準注射成型機，基于硝酸催化脫脂系統
燒結件典型特性
抗拉強度 ≥ 490MPa
典型燒結硬度 HV100~150
延伸率 ≥ 45 %
Oversizing factor * 1.162~1.168 (Sintering density 7.9@1380℃)
* Oversizing factor的確定基于客戶制程條件（尤其是燒結溫度），僅供參考！

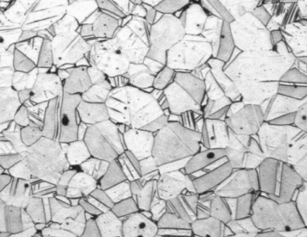

典型微觀組織
316L 1380℃燒結 Ar氣氛
注射成型
|
各段溫度 |
1區(qū) 2區(qū) 3區(qū) 射嘴 180℃ 185℃ 190℃ 195℃ |
|
模具溫度 |
90~125°C |
|
螺桿轉速 |
50 r/min |
|
注射速度 |
10 cm3/s |
|
成型壓力 |
900 bar |
|
保壓壓力 |
900 bar |
|
保壓時間 |
0.1~3s |
* 以上為參考成型條件，由于成型機臺和模具的差異，成型條件應作相應調整，但務必確定各區(qū)實際溫度不得高于200℃，否則會極大降低原料的使用壽命，并對原料特性造成不可逆的損害*
催化脫脂
建議使用濃度為98%發(fā)煙HNO3，催化脫脂溫度110~145℃，當生坯最低脫脂率達到7.3%時，可以終止脫脂制程。
燒結
典型燒結周期如下：由室溫以5K/min升到600℃，持溫1小時，再以5K/min升到1380℃，持溫3小時，然后隨爐冷。
